Протоколы испытаний на герметичность шаровых клапанов в сборе

Шаровые клапаны в сборе являются важнейшими компонентами многих промышленных систем управления жидкостями. Надлежащее испытание герметичности этих узлов имеет важное значение для обеспечения их производительности, безопасности и долговечности. В этой статье рассматриваются протоколы испытаний на утечку, применяемые специально для сверхмощный шаровой поплавковый клапан с, 3-ходовой соединительный клапан с, and редукционные шаровые краны , освещая ключевые соображения и методологии обеспечения целостности в условиях эксплуатации.

Понимание шаровых узлов клапана и их применения

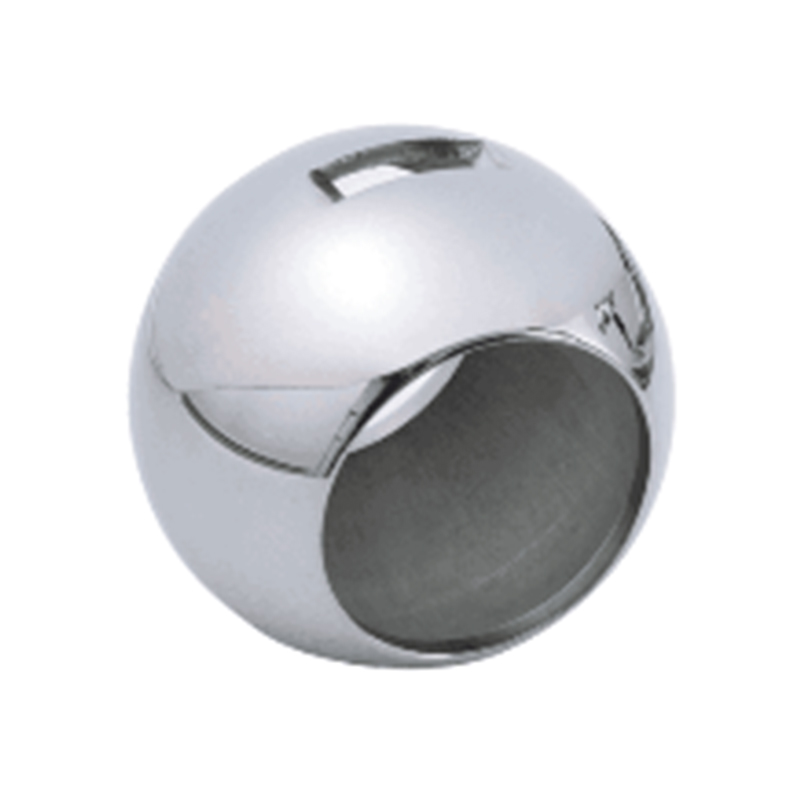

В узлах шаровых клапанов используется сферический шар с отверстием, которое вращается для управления потоком жидкости. Их конструкция обеспечивает быстрое отключение, долговечность и универсальность для различных применений.

Шаровой поплавковый клапан для тяжелых условий эксплуатации. Этот клапан часто используется для контроля уровня жидкости. Он оснащен прочным шаровым поплавком, который регулирует приток или отток жидкости, реагируя на изменения уровня жидкости. Обычно требуется высокая прочность и плотная герметизация, чтобы избежать утечек, которые могут привести к сбоям в процессе или угрозе безопасности.

Трехходовой соединительный клапан: этот клапан имеет три порта, которые можно настроить для отклонения или смешивания потоков. Его соединительная конструкция обеспечивает легкую сборку и разборку, что важно при обслуживании и реконфигурации системы. Проверка на герметичность гарантирует, что внутренние пути клапана остаются изолированными или подключенными по мере необходимости, без непреднамеренных утечек.

Редукционный шаровой клапан: этот клапан, предназначенный для снижения скорости потока или давления, имеет меньший диаметр отверстия по сравнению с трубопроводом и позволяет точно контролировать поток. Проверка на герметичность имеет решающее значение для этого клапана, поскольку позволяет поддерживать давление в системе и избегать потерь, которые могут поставить под угрозу управление процессом.

Важность испытаний на герметичность шаровых клапанов в сборе

Утечка в шаровых узлах клапанов может вызвать:

Потеря технологических жидкостей, увеличение эксплуатационных расходов

Загрязнение окружающей среды происходит в случае утечки опасных жидкостей.

Падение давления в системе влияет на эффективность процесса

Риски безопасности из-за неконтролируемого выброса жидкости

Учитывая эти риски, необходимы надежные протоколы испытаний на утечку для выявления таких дефектов, как разрушение уплотнения, пористость материала, неправильная сборка или дефекты поверхности.

Распространенные методы проверки герметичности шаровых клапанов в сборе

1. Гидростатические испытания

Гидростатические испытания включают в себя подачу на клапан жидкости (обычно воды) под заданным давлением для проверки целостности узла шара клапана под нагрузкой. Этот метод эффективен для обнаружения утечек, которые могут возникнуть из-за дефектов уплотнений или ошибок сборки.

Процедура: Клапан закрывается, и к одному или нескольким портам подается давление. Узел контролируется на предмет падения давления или видимых утечек.

Соображения: Для тяжелых шаровых поплавковых клапанов испытание должно имитировать рабочие уровни и давления жидкости, чтобы убедиться, что поплавковый механизм не протекает и не заедает.

2. Пневматические испытания

При пневматическом тестировании на утечки для обнаружения утечек используется сжатый воздух или инертный газ, часто в сочетании с мыльным раствором или электронными датчиками для обнаружения выходящего воздуха.

Процедура: Клапан герметизирован и находится под давлением газа. Мыльный раствор наносится снаружи для обнаружения пузырьков, указывающих на утечку, или используются ультразвуковые детекторы для более точного измерения.

Применение: Пневматическое испытание подходит для трехходовых соединительных клапанов, особенно на этапах сборки и технического обслуживания, когда необходимо быстрое испытание без загрязнения жидкости.

3. Масс-спектрометрия гелия.

Этот усовершенствованный метод обнаруживает мельчайшие утечки путем заполнения полости клапана гелием и использования масс-спектрометра для обнаружения выхода гелия из узла.

Применение: Часто используется для критически важных редукционных шаровых кранов в системах, где даже очень небольшие утечки могут быть вредными.

Преимущество: обеспечивает высокочувствительное обнаружение, не вызывая повреждения клапана или его компонентов.

Специальные протоколы для разных типов клапанов

Сверхмощный шаровой поплавковый клапан

Провести гидростатические испытания при давлениях, отражающих эксплуатационные нагрузки.

Проверьте подвижность поплавкового шарика и эффективность уплотнения при различной плотности жидкости.

Осмотрите уплотнения после испытаний на наличие признаков разрушения материала.

3-ходовой соединительный клапан

Пневматические испытания предпочтительнее из-за простоты доступа и сборки.

Проверьте все порты по отдельности и вместе, чтобы убедиться в правильности путей потока.

Убедитесь, что соединительные соединения герметичны и могут выдерживать циклы разборки и сборки без утечек.

Редукционный шаровой клапан

Используйте гелиевую масс-спектрометрию для высокочувствительного обнаружения утечек.

Выполните гидростатические испытания для проверки целостности давления.

Внимательно осмотрите отверстие и поверхность соединения шара, так как несоответствие размеров может привести к утечке.

Идеальные методы проверки герметичности шаровых клапанов в сборе

Предиспытательный осмотр: перед испытанием убедитесь, что клапаны чистые, без мусора и правильно собраны.

Контроль окружающей среды: проводите испытания в средах с контролируемой температурой, чтобы расширение или сжатие материала не повлияло на результаты.

Документирование: тщательно записывайте испытательное давление, продолжительность и результаты для отслеживания и контроля качества.

Регулярное техническое обслуживание. Проверка герметичности должна быть частью планов планового технического обслуживания, особенно для клапанов, используемых в критических приложениях.

Совместимость материалов. Выбирайте испытательную среду, совместимую с материалами клапана, чтобы избежать коррозии или разбухания, которые могут маскировать дефекты.

Эффективные протоколы испытаний на утечку необходимы для поддержания надежности узлов шаровых кранов, особенно в шаровых поплавковых клапанах для тяжелых условий эксплуатации, трехходовых соединительных клапанах и редукционных шаровых кранах. Применяя соответствующие методы тестирования, такие как гидростатическая, пневматическая и гелиевая масс-спектрометрия, производители и пользователи могут обнаруживать утечки на ранней стадии, обеспечивая эксплуатационную безопасность и эффективность. Регулярные и тщательные проверки на герметичность гарантируют работоспособность этих клапанов и поддерживают целостность систем контроля жидкости в различных отраслях.
