Методы анализа напряжений шаров клапанов при циклическом нагружении

Шарики клапанов являются важнейшими компонентами многих систем управления жидкостями, особенно в пневматические трехходовые шаровые краны . Эти клапаны широко используются в отраслях, где важны направление жидкости и контроль потока. Шар внутри клапана играет жизненно важную роль в регулировании потока, вращаясь, открывая или закрывая различные пути потока. Из-за повторяющихся рабочих циклов шары клапанов подвергаются циклической нагрузке, которая может привести к усталости и возможному выходу из строя. Понимание и анализ нагрузок на шары клапанов в этих условиях важно для повышения надежности и срока службы клапана.

Введение в пневматические трехходовые шаровые краны

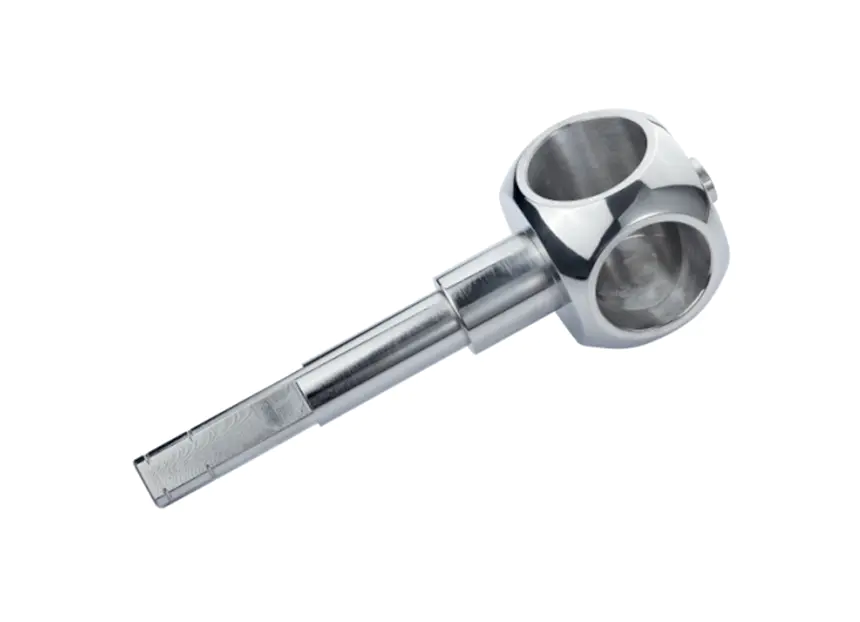

Пневматический трехходовой шаровой клапан обычно состоит из сферического шара с одним или несколькими отверстиями, которые совпадают с отверстиями клапана для управления потоком жидкости. Пневматический привод обеспечивает точное и быстрое перемещение шара, позволяя эффективно переключаться между направлениями потока. шарик для клапана Компоненты должны выдерживать повторяющиеся механические воздействия, колебания давления и фрикционный контакт с уплотнениями и седлами.

Решающее значение имеют конструкция и выбор материала шара для клапана. Он должен обладать высокой долговечностью, коррозионной стойкостью и механической прочностью. Однако из-за циклического характера работы клапана накопление напряжений может привести к усталостному повреждению, что делает анализ напряжений важной частью проектирования и обслуживания клапана.

Циклическая нагрузка и ее влияние на шары клапанов

Циклическая нагрузка означает многократное приложение различных напряжений с течением времени, что часто встречается в пневматических клапанах из-за непрерывных операций открытия и закрытия. Шар клапана испытывает различные виды напряжений, такие как:

Изгибающее напряжение из-за крутящего момента, приложенного во время вращения.

Контактное напряжение в месте соприкосновения шара с седлом клапана.

Напряжение, вызванное давлением от сил жидкости, действующих на поверхность шара.

В течение многих циклов эти напряжения могут вызвать появление микротрещин на поверхности или подповерхности шара, что в конечном итоге приводит к усталостному разрушению. Усталость является особенно сложной задачей, поскольку она может возникать при уровнях напряжения ниже предела текучести материала, что делает жизненно важным раннее обнаружение и прогнозирование.

Распространенные методы анализа стресса

Чтобы убедиться, что шары клапанов выдерживают циклическую нагрузку, инженеры используют несколько методов анализа напряжений. Эти методы помогают прогнозировать распределение напряжений и усталостную долговечность шаров клапанов, что позволяет совершенствовать конструкцию и проводить профилактическое обслуживание.

Анализ методом конечных элементов (FEA)

Анализ методом конечных элементов — это численный метод, который подразделяет шар клапана на мелкие элементы для моделирования и расчета напряжения в конкретных условиях нагрузки. Для пневматических трехходовых шаровых кранов FEA может моделировать сложное взаимодействие между шаром и корпусом клапана, включая контакт с уплотнениями и влияние давления жидкости.

Применяя циклическую нагрузку при моделировании, FEA помогает определить зоны концентрации напряжений, склонные к усталости. Этот метод также позволяет оценить различные материалы и геометрии, помогая оптимизировать шар для конструкции клапана без физических прототипов.

Аналитические расчеты напряжений

Аналитические подходы используют математические формулы, полученные из классической механики, для оценки напряжений на шаре клапана. Хотя эти расчеты менее детальны, чем FEA, они дают быстрое представление о изгибающих моментах, крутящем моменте и контактных напряжениях на основе размеров клапана и рабочих параметров.

Например, теория контактного напряжения Герца часто применяется для анализа контактных напряжений в местах соприкосновения шара с седлом клапана. Это помогает выбрать обработку поверхности или покрытие для повышения износостойкости.

Модели прогнозирования усталостного срока службы

Модели прогнозирования усталостного ресурса объединяют результаты анализа напряжений с усталостными свойствами материала для оценки количества циклов до возникновения разрушения. Обычно используются такие методы, как кривая S-N (напряжение в зависимости от количества циклов) и правило Майнера для кумулятивного повреждения.

В пневматических трехходовых шаровых кранах понимание усталостной долговечности шара компонентов клапана определяет график технического обслуживания и определяет выбор материала, например, использование нержавеющей стали или закаленных сплавов для продления срока службы.

Факторы, влияющие на напряжение в шарах клапанов

Несколько факторов влияют на нагрузку, испытываемую шаром клапана при циклической нагрузке:

Свойства материала. Предел текучести, предел выносливости и твердость напрямую влияют на способность мяча противостоять циклическим нагрузкам.

Размер и конструкция клапана. Шары большего размера могут испытывать более высокие напряжения изгиба, в то время как конструктивные особенности, такие как размер порта и толщина шарика, влияют на распределение напряжений.

Рабочее давление и расход. Более высокое давление жидкости увеличивает нагрузки на шар, вызванные давлением.

Скорость и частота срабатывания: быстрая езда на велосипеде увеличивает накопление усталости.

Обработка и обработка поверхности. Грубые поверхности или неадекватное покрытие могут ускорить возникновение трещин.

Понимание этих факторов позволяет инженерам прогнозировать производительность в реальных условиях и проектировать более надежные пневматические трехходовые шаровые краны.

Анализ напряжений шаров клапанов при циклической нагрузке является важным процессом для повышения долговечности и надежности пневматических трехходовых шаровых кранов. Шар для компонентов клапана должен неоднократно выдерживать сложные механические нагрузки и нагрузки, вызванные давлением, на протяжении всего срока службы. Такие методы, как анализ методом конечных элементов, аналитические расчеты и модели прогнозирования усталостной долговечности, широко используются для оценки и смягчения последствий напряжений.

Интегрируя эти методы анализа напряжений в проектирование и обслуживание клапанов, производители и пользователи могут обеспечить более безопасную и надежную работу клапана, сократить время простоя и повысить общую эффективность системы.
